結構特點：
* 本機床采用整體立柱、單拖板縱向移動、雙立軸磨頭、立軸圓臺布局型式，結構緊湊，造就整機的高剛性和高穩定性。
* 立柱結構采用整體鑄造結構，和橫梁合為一體，具有足夠的剛度，實現很高的縱向幾何和數控精度。
* 回轉工作臺采用端面閉式靜壓導軌+徑向滾動軸承結構，具有很高的回轉精度和動態剛性。
* 主砂輪主軸采用高精度滾動軸承結構，安裝BBT50砂輪自動交換結構、液壓拉刀裝置。
* 砂輪修整：配備三類修整器，臥式金剛石碟片修整器、雙金剛筆修整器、立式金剛石成型滾輪修整器。
* 數控系統采用FANUC 18i-TB交流伺服數控系統。控制軸數為七軸，分別為拖板的縱向進給，主磨頭、電主軸磨頭和測量裝置的垂直進給；主磨頭、工作臺驅動（SP軸）；ATC砂輪庫驅動（PMC）。
* 砂輪庫采用盤式結構，可間隔放置3片大砂輪和3片小砂輪，共計六片。
* 立式裝夾工件磨削，可實現一次裝夾多工序復合加工。
* 采用隔離和強制冷卻來消除發熱源。
應用范圍：
適合軸承類、齒輪類、套筒類零件的的高精度磨削加工，可在一次裝夾工件中完成工件內圓、外圓以及端面的高精度磨削加工，達到很高的尺寸精度和幾何精度。
通過數控聯動實現砂輪的錐形修整和圓錐磨削；通過砂輪的成形修整，實現內外圓的成形磨削，如軸承環的滾道磨削。
適用于對圓柱、圓錐、球軸承內、外套圈、滾道及端面各表面的多批量、多品種、多規格的精加工磨削；也適用于齒輪類、套筒類等零件的高精度磨削加工。

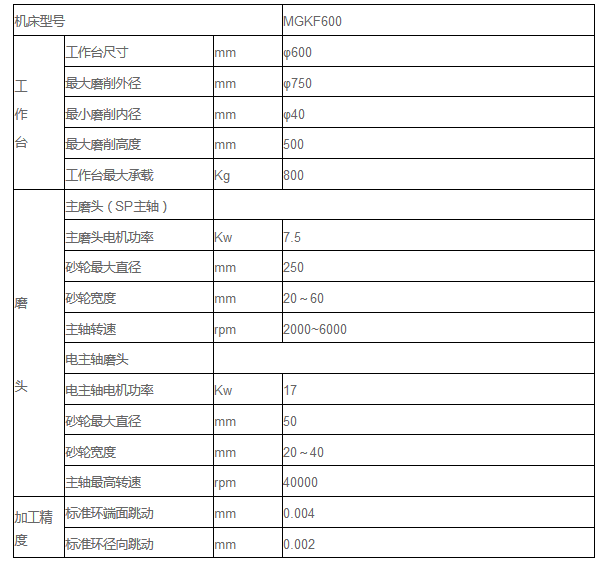

主要規格參數：
