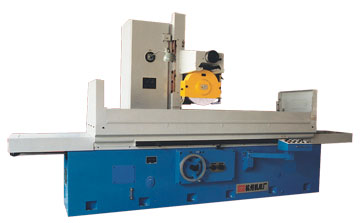

本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬制成的各類工件平面。適用于各種機械加工車間和機修車間。
*工作臺面加長至2米到4米，特別適用加工紡織機械的刀剪模具、模板、針板等較長的工件。
*工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動。
*垂直進給采用手動，磨輪軸采用裝入式電動機驅動。
*有控制熱變形裝置，熱變形小。
主要技術參數：
型 號 | HZ-033/2S | HZ-033/3S | HZ-033/4 | |||||||
工 作 臺 | 臺面尺寸（寬×長） | mm | 320×2000 | 320×2500 | 320×4000 | |||||
最大磨削尺寸（寬×長×高） | mm | 320×2000×400 | 320×2500×400 | 320×4000×400 | ||||||
工作臺縱向行程（最大） | mm | 2050 | 2550 | 4300 | ||||||
工作臺速度（無級） | m/min | 3-17 | 3-22 | |||||||
工作臺T型槽(槽數×寬度） | mm | 3×18 | ||||||||
工作臺承載量(最大) | kg | 798 | 1240 | 2000 | ||||||
磨 頭 | 砂輪軸中心至工作臺最大距離 | mm | 575 | 600 | ||||||
磨頭最 大行程 | 橫向（手動及液動） | mm | 350 | |||||||
垂直（手動） | mm | 400 | 775 | |||||||
手動垂 直進刀 | 手輪每格合垂直進刀量 | mm | 0.01 | |||||||
手輪每轉合垂直進刀量 | mm | 1.29 | ||||||||
液壓橫 向進刀 | 連續進刀速度 | m/min | 0.5-3 | |||||||
斷續進刀量 | 3-30mm/工作臺每行程 | |||||||||
砂輪轉速 | rpm | 1440 | ||||||||
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 | φ400×63×φ127 | |||||||
電機功率 | 電機總功率 | kw | 7.62 | 16.7 | ||||||
磨頭電機功率 | kw | 4.5 | 11 | |||||||
工作精度 | 加工表面對基面的平行度 | mm | 300：0.005 | |||||||
表面粗糙度 | μm | Ra0.63 | ||||||||
機床重量 | 凈重 | kg | 6500 | 7000 | ||||||
毛重 | kg | 7000 | 7500 | |||||||
外形尺寸（長×寬×高） | mm | 4850×1673×2035 | 4205×1693×2035 | 14830×1775×2550 | ||||||
包裝箱尺寸（長×寬×高） | mm | 5200×1750×2400 | 5130×1750×2400 | 主機不裝箱 | ||||||
附件
隨機附件 | |||
電磁吸盤 | 1塊 | 平衡芯軸 | 1副 |
砂輪平衡架 | 1件 | 退磁器（TC-1） | 1件 |
調整墊鐵 | 7副 | ||
特殊附件（另行計價） | |||
金剛石砂輪刀 | 1支 | 正弦平口鉗 | 1件 |
砂輪卡盤連砂輪 | 2套 | 砂輪修整器（不附金剛石砂輪刀） | 1副 |
