機床布局形式：

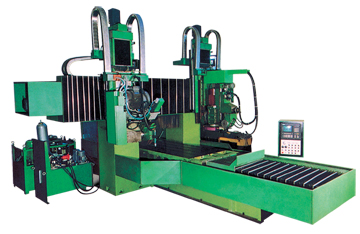

本機床采用雙立柱龍門式對稱布局，由床身、雙立柱及橫梁組成封閉的框架結構。
周邊磨頭的垂直進給、橫向進給運動、砂輪修整運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動均由交流伺服系統驅動,共六軸，數控系統采用FANUC 31i系統。
本機床主要用于機床制造廠對機床床身、工作臺、立柱、拖板、滑鞍、橫梁等類零件導軌副的大批量、多品種、多規格的精加工磨削。能通過自動、手動（電手輪）對零件的主導軌平面進行周邊磨削，并能對其他平面進行磨削。
本機床具有加工零件的縱向直線度凹、凸補償可選功能。
機床的主要結構與特點：
■ 床身、工作臺采用優質鑄鐵鑄造,具有良好的導向精度。床身導軌用手風琴式機床防護罩防護。床身與工作臺導軌無壓力自動潤滑，潤滑油流量可以調節。
■ 鑒于龍門磨縱向行程長，工作臺及被加工工件重量重，在工作臺縱向驅動上，本機床采用雙活塞桿固定，油缸拖動工作臺的缸動桿定驅動方式。
■ 液壓系統配置液壓油溫控制箱對油溫進行調節。
■ 橫梁結構采用整體鑄造，具有足夠的剛度。
■ 周邊磨頭和萬能磨頭均通過交流變頻裝置驅動，可無級調速。
■ 機床數控系統采用FANUC31i交流伺服數控系統。
■ 本機床設有操作平臺采用轉臂懸掛式操作系統，操作箱為德國BERNSTEIN按鈕箱，機床電氣柜帶電氣柜空調器，避免電氣系統發熱溫升對系統的影響。電氣柜采用槽板布線結構。元件布置及布線合理、整齊、美觀，便于維修。柜內配有全套內部照明、調試用插座及其它相關附屬設施。機床配有安全警示燈。這樣，使機床操作比較方便。

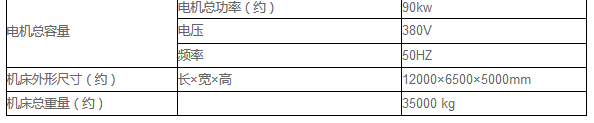

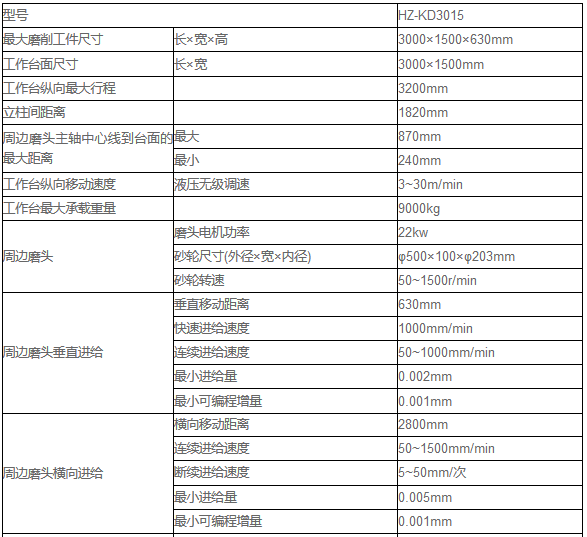

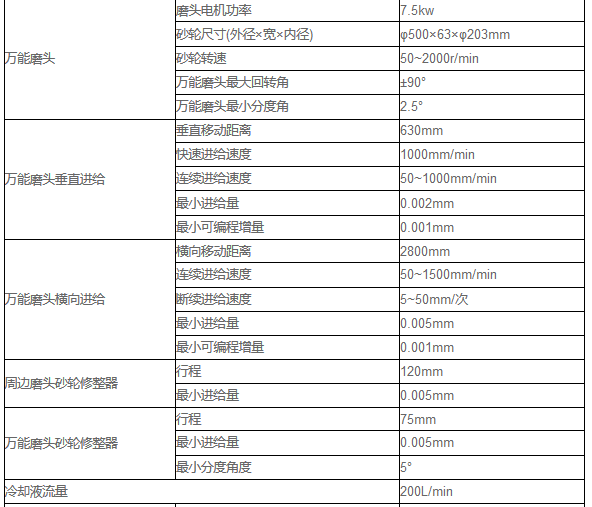

主要規格參數：
